5 Achswerkzeuge

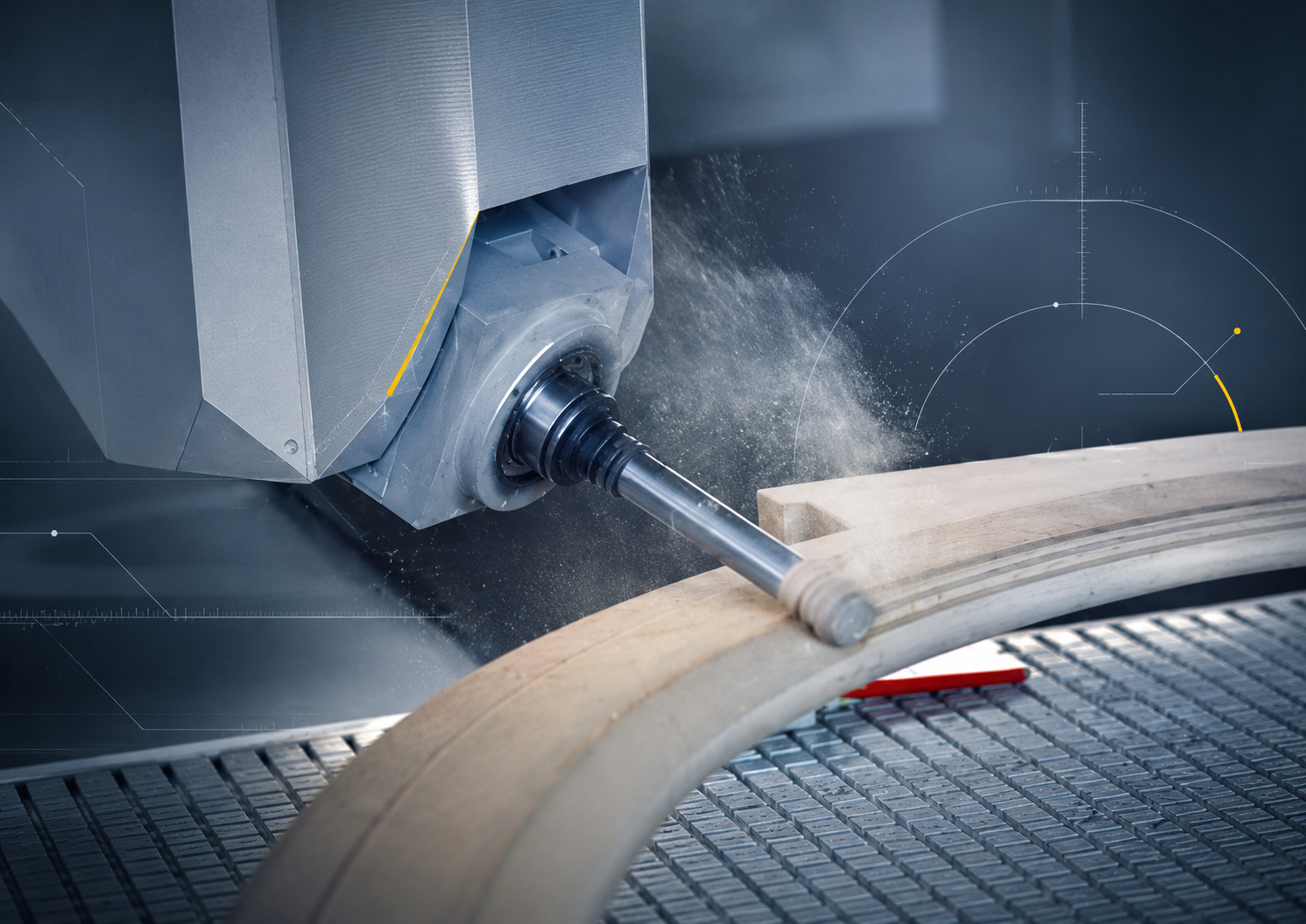

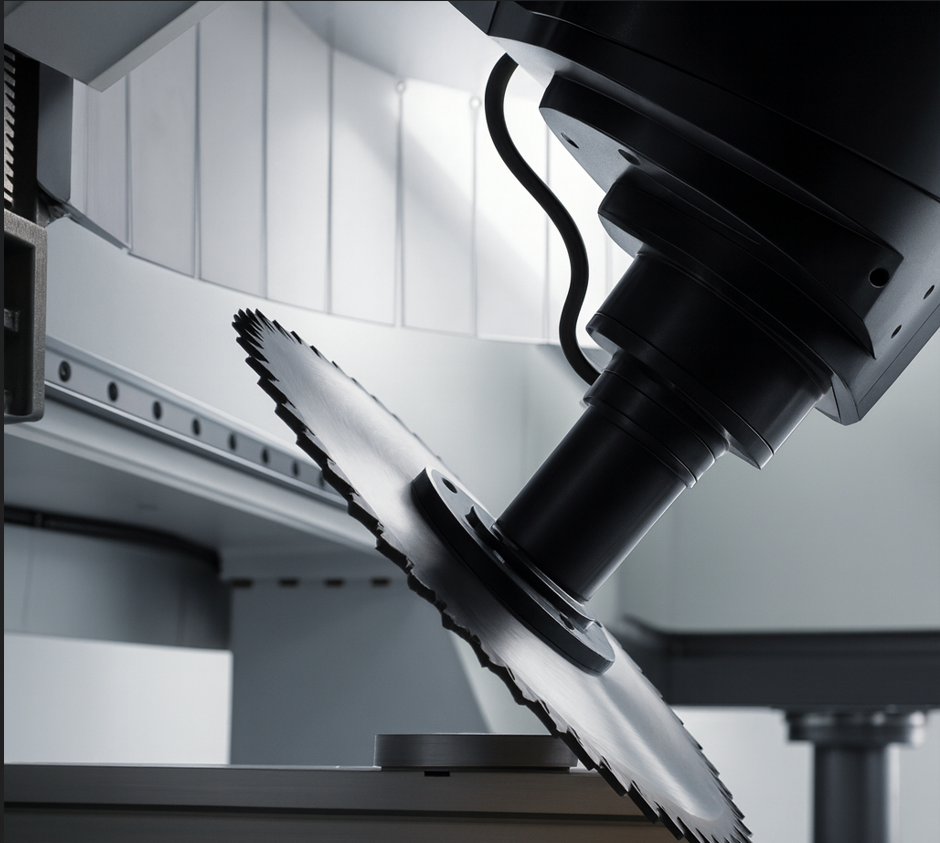

5 Achswerkzeuge für die CNC Bearbeitung


Je nach Anwendung kommen unterschiedliche Werkzeuge zum Einsatz. In dieser Rubrik werden nur Werkzeuge dargestellt die tatsächlich von unseren Kunden im CNC 5-Achsbetrieb verwendet werden.
5-Achswerkzeuge sind nicht einfach die gleichen Werkzeuge wie bei der 4-Achsbearbeitung.
Warum?
Der Fräskopf bei einer 5-Achsmaschine hat oft einen größeren Abstand und damit längere Hebel zum Kreuzschlitten
(der Kreuzschlitten nimmt z.B. Z-Achse und X-Achse auf die sich kreuzen deshalb Kreuzschlitten) das kann je nach Hersteller der CNC 5-Achsmaschine zu Vibrationen während des Fräsens führen.

Durch eine gezielte Auswahl des Spannfutters (Spannfutter mit Dämpfung verwenden statt Thermospannfutter) und einer Auslegung der Werkzeuge werden diese Schwingungen und damit Rattermarken während dem Fräsen weitgehend reduziert.

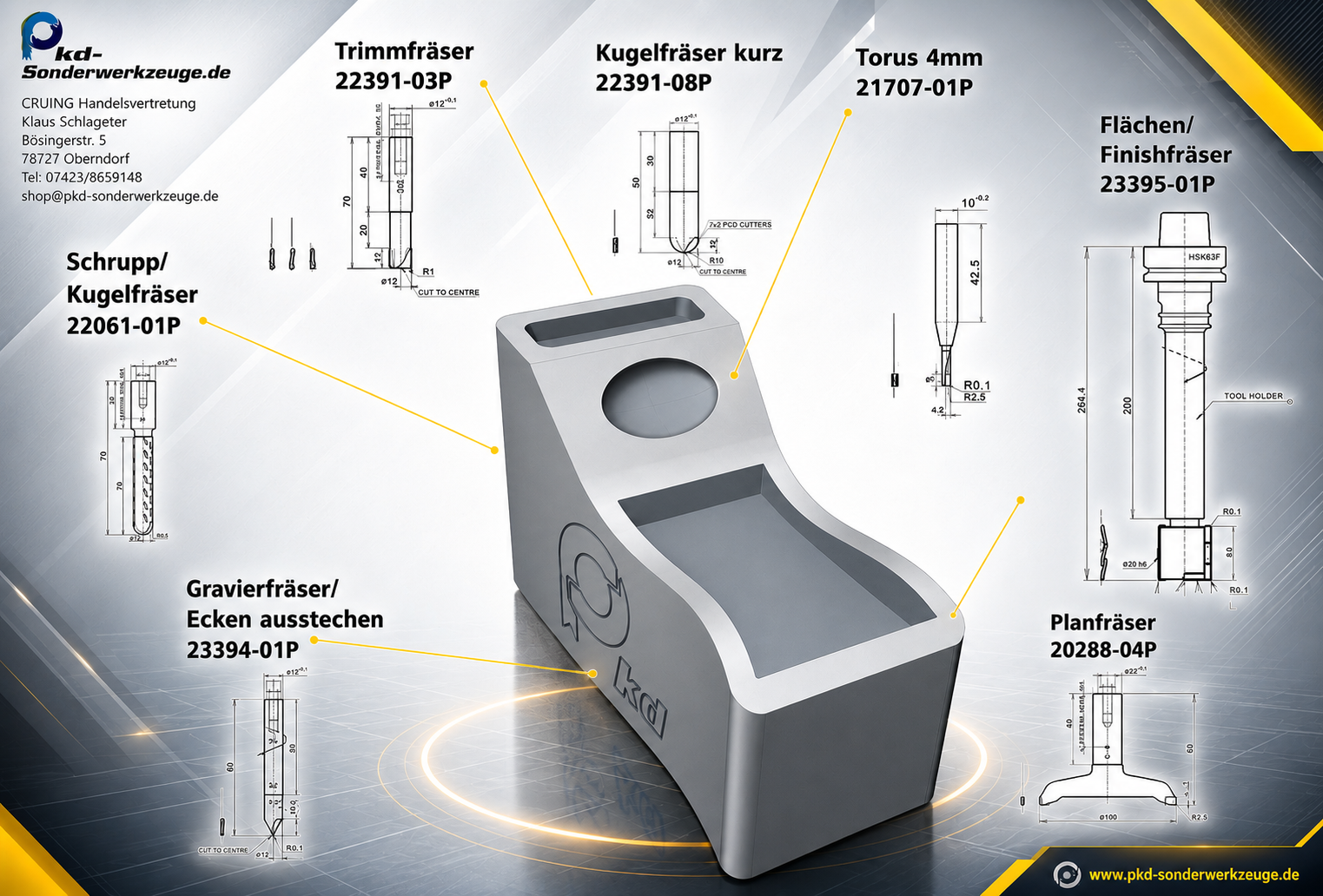

Schrupp/Kugelfräser für 5-Achsbearbeitung
Wichtig ist das richtige Schaftmaterial hier bietet sich Schwermetall oder Hartmetall an, nicht alle Hersteller können
Diamantschneiden in PKD auf Hartmetallschäfte löten.

Trimmfräser
Durch die Schneidenanordnung ausrissfreies fräsen auch bei höheren Vorschüben

Kugelfräser
Ziehender Schnitt die Späne müssen gut abgeführt werden

Torus 4mm
Stahlstift in 10mm Aufnahme eingeschweisst für höhere Steifigkeit und schwingungsarmes Fräsergebnis

Flächenfräser
Hoher Zerspanleistungen möglich durch HSK20C Spanntechnik (Fräser haben einen konischen Schaft und einen Formschluss im Halter, diese werden von hinten festgeschraubt)

Planfräser
Fräser aus dem Metallbereich haben oft eckige Schneiden das kann bei 5-Achsmaschinen zu Rattermarken führen, weil die Verteilung der Schnittkräfte nicht so gleichmässig ist wie bei runden Zahnformen

5 Achs Werkzeuge



Programmierung der 5-Achsteile ist möglich durch z.B.
WoodWop 7 https://www.homag.com/service/cnc-software-downloads/ Demoversion kann 50mal gestartet werden
NC Hops
Solidcam
Volumill/Hypermill
Bei Solidcam und Volumill können trochoidale Frässtrategien angewendet werden. Beim trochoidal trockenfräsen sollte dann mit Luftunterstützung z.B. mit Mediumverteiler  gefräst werden. Der Mediumverteiler besteht aus einem Blasring,  um den Fräser angeordnete Blasdüsen die mit ca. 6 Bar die Späne aus dem Bearbeitungsraum blasen. Grundsätzlich ist der Einsatzbereich für das Fräsen kleiner, allerdings spart man sich die Biozide im Kühlschmiermittel bzw. auf das Kühlschmiermittel wird komplett verzichtet.


HM Schruppfräser Z3+3 D20 , vorschruppen 5 Achs
TOP
280,00 EUR
inkl. 19% MwSt. zzgl. Versand
Gravierfräser oder Ecken ausstechen 60° Ecken ausfräsen
TOP
285,00 EUR
inkl. 19% MwSt. zzgl. Versand
Torusfräser 4mm
TOP
321,00 EUR
inkl. 19% MwSt. zzgl. Versand
Dia Trimmfräser D12
TOP
356,00 EUR
inkl. 19% MwSt. zzgl. Versand
Kugelschlichtfräser D=20mm
TOP
380,00 EUR
inkl. 19% MwSt. zzgl. Versand
Diamant Planfräser 120mm für 5-Achs CNC
TOP
470,00 EUR
inkl. 19% MwSt. zzgl. Versand
Kugelschruppfräser D=20mm
TOP
950,00 EUR
inkl. 19% MwSt. zzgl. Versand
Gipsplattenfräser 90/91° 5-Achs
TOP
1.231,03 EUR
inkl. 19% MwSt. zzgl. Versand
5-Achsfräser 245mm lang D40
TOP
1.685,00 EUR
inkl. 19% MwSt. zzgl. Versand
1 bis 9 (von insgesamt 9)
;
