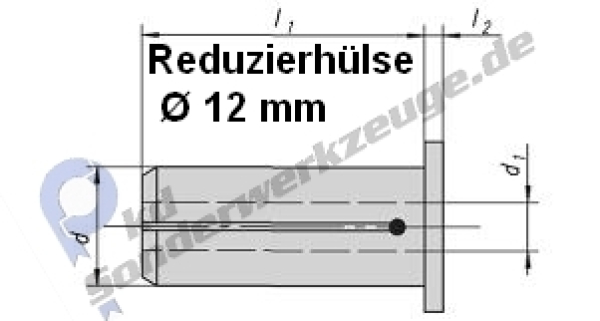

Reduzierhülse D= 12 mm

Reduzierhülse ∅ 12 mm für Hydrodehnspannfutter

Technische Details für Reduzierhülse:

Passend für Hydrodenspannfutter
Sitz: dichtend
Zur Aufnahme von Werkzeugen mit zylindrischen Schaft

Durch die Verwendung von Reduzierhülsen bei Hydrodehnspannfuttern gibt es 2 Effekte. Für die zusätzliche Toleranz der Reduzierhülse wird mehr Druckbenötigt um das Toleraanzspiel zu überwinden. Einen sehr positiven Effekt erzielt man durch die Verwendung von geschlitzten Reduzierhülsen.. Die Flächenpressung auf den Außendurchmesser wird auf den Innendurchmesser verstärkt. Dieser Effekt ist umso größer, je größer die Reduktion ist.

Diese beiden Effekte ergeben das Endergebnis. Zum Beispiel das Drehmoment bei der Baugröße 20 h6 mit 260 Nm wird bei einer Reduzierung von 25/20 auf 235 Nm reduziert, so dass der negative Toleranzeffekt aufgrund der geringen Reduzierung größer ist als die Verstärkung der Spannkraft. Reduziert von 32/20 ist der Verstärkungs-Effekt größer und erreicht ein Drehmoment von 350 Nm.

Wenn ein Kunde Probleme mit Vibrationen hat, empfehlen wir, den grösstmöglichen Halter mit Reduzierhülse zu verwenden. Dies führt zu einem Verstärkungs-Effekt bei der Drehmomentübertragung und einem steiferen Halter, da dieser größer ist, zusammen mit einem gewissen Dämpfungseffekt durch die Hydraulik.




Tipp:

Auch für die Verwendung im Aerotech Hydro geeignet
