Spannzangenfutter HSK63F OZ25 DIN 69893-6
Spannzangenfutter HSK63F OZ25 DIN 69893-6
(Art.Nr.: SPZHSK63F07625OZR)
Spannzangenfutter HSK63F OZ25 DIN 69893-6
wishlist Auf den Merkzettel

Spannzangenfutter HSK63F OZ25 DIN 69893-6

Lieferzeit:
ca. 1 Woche ca. 1 Woche (Ausland abweichend)
127,79 EUR

inkl. 19% MwSt. zzgl. Versand

Beschreibung

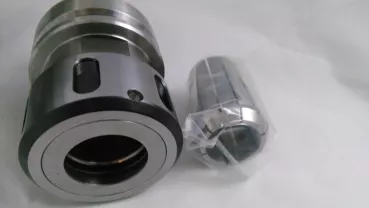

Spannzangenfutter HSK-F 63

DIN 69893-6 Spannbereich
2-25, OZ 25 DIN6388, A=76

Spannbereich 2-25mm
Inkl. einer Spannzange bitte Größe angeben
Diese Spannfutter sind MADE IN GERMANY

Mit kugelgelagerter Spannmutter zur Erhöhung der Spannkraft
Feingewuchtet

Wir empfehlen für Spannzangenfutter Drehmomentschlüssel zu verwenden, Anzugsmoment ca.100Nm



Spannzangenfutter OZ 25 HSK63F – präzise, feingewuchtet, bis 24.000 min⁻¹

Das Spannzangenfutter OZ 25 mit HSK63F-Schaft überzeugt durch einen gehärteten, geschliffenen und feingewuchteten Grundkörper mit polierter Oberfläche. Die kugelgelagerte Spannmutter sorgt für leichtgängiges, sicheres Spannen von Schaftwerkzeugen mit zylindrischem Schaft. Der Hohlkegelschaft HSK63F nach DIN 69893 garantiert hohe Rundlaufgenauigkeit und Prozesssicherheit – im Rechts- und Linkslauf bis Nmax = 24.000 min⁻¹.

Ihre Vorteile auf einen Blick

  • Hohe Präzision: gehärtet, geschliffen und feingewuchtet für ruhigen Lauf

  • Einfaches Spannen: kugelgelagerte Spannmutter für zylindrische Schäfte

  • Normgerecht: Hohlkegelschaft HSK63F gemäß DIN 69893

  • Flexibel einsetzbar: geeignet für Rechts- & Linkslauf bis 24.000 min⁻¹

  • Optimale Spannlänge: 55 mm (im Bedarfsfall 60 mm) für maximale Umschlingung und Haltekraft

  • Kompakte Bauweise: minimale Einbaulänge durch Entfernen der oft vorhandenen Einstellschraube am Fräser

Technische Merkmale

  • System / Größe: OZ-Spannzange OZ 25

  • Aufnahme: HSK63F, Hohlkegelschaft nach DIN 69893

  • Drehzahlbereich: bis 24.000 min⁻¹ (Rechts- & Linkslauf)

  • Empfohlene Einspannlänge: 55 mm (notfalls 60 mm)

  • Oberfläche: poliert

  • Ausführung Grundkörper: gehärtet, geschliffen, feingewuchtet

  • Spannmutter: kugelgelagert

Anwendungshinweise für beste Ergebnisse

  • Einspannlänge wählen: Werkzeuge möglichst 55 mm einspannen (max. 60 mm), damit die Spannzange den Schaft optimal umschlingt und hohe Haltekräfte erzielt.

  • Projektion minimieren: Für kürzeste Einbaumaße die bei CNC-Fräsern häufig vorhandene Einstellschraube entfernen.

  • Betrieb beachten: Einsatz im Rechts- wie Linkslauf bis 24.000 min⁻¹; Spannbereich und Werkzeugdurchmesser entsprechend der OZ 25-Spannzange wählen.

Genaue Beschreibung:
Spannzangenfutter für CNC Maschinen mit Spindelsystem HSK63-F Aufnahme.
Das Spannzangenfutter dient zusammen mit der Spannzange dem festklemmen des Werkzeuges.
Keine h6 oder h7 Toleranzen notwendig wie bei Hydrodehnspannfutter.
Für alle gebräuchlichen CNC Maschinenhersteller.
Durch die kugelgelagerte Spannmutter kaum Verlust der Spannkraft,durch unnötige Reibung zwischen Spannmutter und Spannzange.
Spannfutter HSK63-F  im Spannblock mit Drehmomentschlüssel ca, 100Nm anziehen.
Passend für CNC Tellerwechsler und Kettenwechsler, bei Kettenwechslern unbedingt max. zulässiges A Maß kontrollieren.
Bei CNC Nesting Maschinen unterste Spindelposition in Z Richtung berücksichtigen, evtl. längeres A-Maß als 76mm notwendig.

Hinweis:
Normalerweise steht in der Betriebsanleitung für die Maschine ein regelmässiges reinigen des HSK63F Konus, damit soll weniger staub in den spannsatz der Spindel getragen werden.
Obwohl die CNC Maschinen vor dem einwecjseln in die Hauptspindel von oben den Konus abblasen, schütz ein gelegentliches Reinigen vor vorzeitigem Wechsel/Reinigen des Spindel Spannsatzes.







Hersteller die diese Futter einsetzen sind: Weeke, Biesse, Felder,Morbidelli , MKM, SKCNC, Masterwood, Biesse, CMS, Homag und viele andere.







;
